Kurzkupplungskulissen



Alte BTTB Wagen kurzkuppeln mit neuer Kurzkupplungskulisse !



Die gekapselte Kurzkupplungskulisse lässt sich ohne viel Aufwand (ca. 15 – 20 Min.) unter fast allen BTTB Wagen anbringen.

Mit Hilfe der KKK und der neuen Tilligkupplung, oder der Tillig Steifkupplung Nr.300400 läst sich der Pufferabstand von 7 mm auf ca. 1mm bei fast allen Wagen verringern, so dass sie ohne zu überpuffern auch den 286mm-Radius durchfahren.



KKK gekapselt mit Normschacht für

- neuer Tilligkupplung 08840/41

- Tillig Standart Nr. 08872

- Tillig Steif Nr. 300400

- Fleischmann N Profi Nr. 9545

- peho Nr. 301



Pufferabstand vorher: 7mm
Pufferabstand nachher: 1mm






Beispiel: KKK mit Steifkupplung

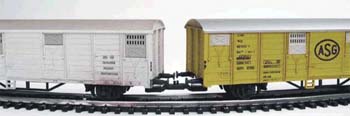

KKK im Radius 286 mm:
KKK im geraden Gleis:



Beispiel mit Tillig Standard (Pufferabstand 4mm):





Anleitung für die Montage der KKK
